Cesgranrio · Transpetro · Técnico(a) de Inspeção de Equipamentos e Instalações Júnior · 2011 · questão 21

Cesgranrio Transpetro 2011 Inspeção de equipamentos e instalações · Ensaios mecânicos destrutivos

Questão 21

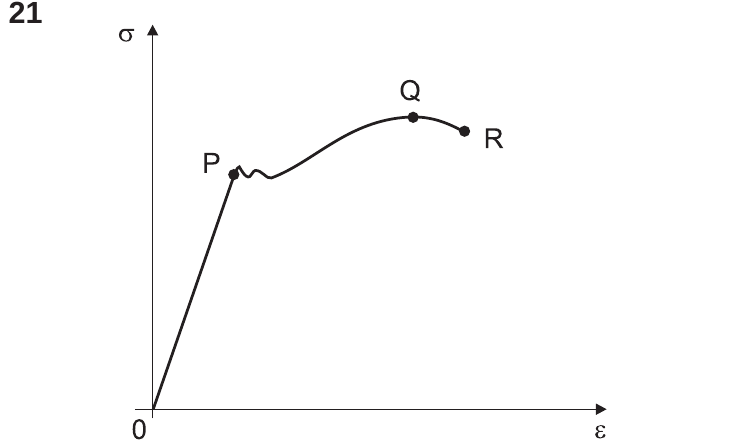

No diagrama tensão \(\times\) deformação típico de um aço, mostrado na figura acima, o comportamento do material sob tração é linear APENAS no(s) trecho(s)

Ver o gabarito oficial

Resposta da banca: B

Resolução comentada

Situar o problema antes de resolver.

Assunto

Ensaio de tração — no diagrama tensão-deformação do aço, só o trecho inicial, até o limite de proporcionalidade, é linear.

Objetivo

Reconhecer onde a curva é reta. O que está em jogo é a lei de Hooke: vale só até o ponto P, e daí em diante a curva encurva, escoa, encrua e rompe.

Conceitos para revisar

O trecho OP

Da origem até o limite de proporcionalidade a tensão cresce em linha reta com a deformação. É a região elástica em que a lei de Hooke vale.

\[\sigma = E\,\varepsilon \text{ só em OP}\]

a inclinação é o módulo de elasticidade

PQ e QR

Depois de P vêm o escoamento, com o patamar ondulado, e o encruamento até o limite de resistência em Q. De Q a R é a estricção até a ruptura. Nada disso é reta.

\[\text{PQ, QR: plástico, curvo}\]

(A), (C), (D) e (E) caem
