Cesgranrio Transpetro 2018 Manutenção elétrica · Circuitos de corrente alternada: fasores e impedância
Questão 57

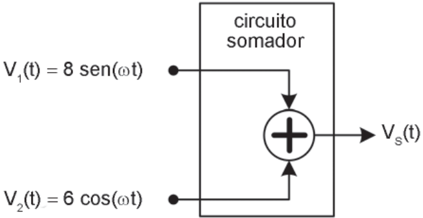

Na Figura abaixo, é ilustrado um circuito somador de sinais no tempo. A tensão de saída \(V_s(t)\) é a soma das tensões dos sinais senoidais de entrada com frequência angular \(\omega\).
Assim, a tensão de pico do sinal de saída \(V_s(t)\) será
Resolução comentada
Situar o problema antes de calcular.
Assunto
Fasores — seno e cosseno da mesma frequência estão a 90 graus: a soma tem amplitude pela hipotenusa.
Objetivo
Conceitos para revisar
Seno e cosseno em quadratura
Cosseno é seno adiantado de 90 graus. Os dois fasores são perpendiculares e a soma é a hipotenusa.
Por que não 14
Só somariam em módulo se estivessem em fase. A 90 graus, é Pitágoras.
