Cesgranrio Petrobras 2006 Operação · Bombas centrífugas também em Física · Escoamento em tubulações e perda de carga

Questão 40

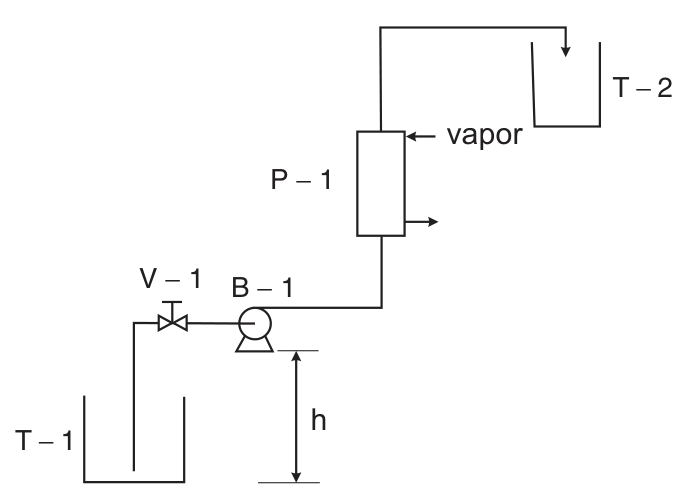

Observe o esquema abaixo, que representa a tubulação empregada para aquecimento e transferência de uma corrente de nafta do tanque T - 1 para o tanque T - 2.

A sugestão que contribui para reduzir o risco de cavitação da bomba B-1 é:

Ver o gabarito oficial

Resposta da banca: B

Resolução comentada

Situar o problema antes de resolver.

Assunto

Cavitação cai quando cai a perda na sucção: tubo de sucção mais largo. Subir a bomba, aquecer na sucção e estrangular V-1 pioram.

Objetivo

Achar a sugestão que reduz a cavitação. O que está em jogo é mexer só no lado da sucção, e para melhor.

Conceitos para revisar

Sucção larga

Menos velocidade, menos perda de carga, mais pressão na entrada da bomba.

\[D \uparrow \Rightarrow h_{f} \downarrow \Rightarrow \text{NPSH}_{d} \uparrow\]

(B)

As outras

Mais h é mais altura de sucção; o recalque não muda o NPSH; o trocador na sucção aquece a nafta e sobe a pressão de vapor; fechar V-1 estrangula a sucção.

\[\text{(A), (C), (D), (E): pioram ou nada}\]

fora
