Cesgranrio Transpetro 2006 Física · Circuitos elétricos
Questão 29

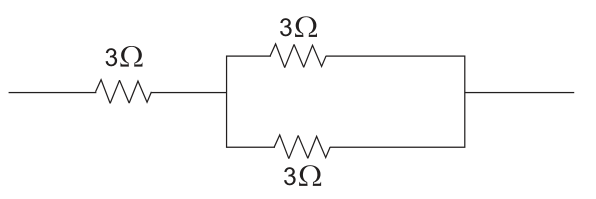

Quantos ohms vale a resistência equivalente, no trecho indicado acima?
Resolução comentada
Situar o problema antes de calcular.
Assunto
Circuitos — um resistor em série com dois iguais em paralelo.
Objetivo
Achar a resistência equivalente de 3 Ω em série com o paralelo de 3 Ω e 3 Ω. O que está em jogo é resolver o paralelo primeiro e somar depois.
Conceitos para revisar
Paralelo de dois iguais
Dois resistores iguais em paralelo valem a metade de um.
\[R_{p} = \dfrac{3}{2} = 1{,}5\ \Omega\]
dois de 3 Ω lado a lado
Série soma
O de 3 Ω vem antes do par.
\[R_{eq} = 3 + 1{,}5 = 4{,}5\ \Omega\]
sériesoma
