Cesgranrio Transpetro 2018 Manutenção elétrica · Instalações de baixa tensão
Questão 33

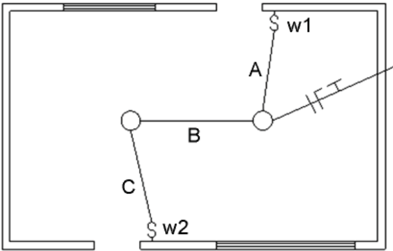

A Figura abaixo apresenta uma sala com o traçado da linha de uma instalação elétrica. O circuito que alimentará as duas luminárias chega de uma dependência contígua à sala, tendo sua fase conectada ao interruptor w2.
Para o correto funcionamento dos interruptores no comando simultâneo das luminárias, é necessário que no trecho B da linha passem os seguintes condutores:
Resolução comentada
Situar o problema antes de calcular.
Assunto
Instalações — interruptores paralelos comandando duas luminárias: contar o que passa em cada trecho da linha.
Objetivo
Conceitos para revisar
O comando paralelo
Dois interruptores paralelos, w1 e w2, ligam-se por dois condutores paralelos. A fase entra num deles e o retorno sai do outro para as lâmpadas.
O que atravessa o trecho B
O circuito entra pela luminária da direita: a fase cruza B para chegar a w2, os dois paralelos cruzam B de w2 para w1, o retorno de w1 cruza B para a luminária da esquerda, e neutro e terra cruzam B para ela também.
