Questão 29

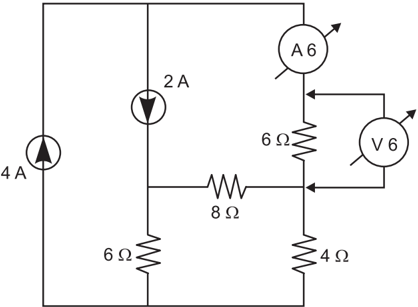

Na figura acima, está apresentado um circuito de corrente contínua, alimentado por duas fontes de corrente, contendo 4 resistores e 2 instrumentos que medem o valor da tensão e da corrente em um dos resistores de 6 \(\Omega\).

Se todos os componentes e instrumentos são ideais, quais os valores da corrente (A6) e da tensão (V6) indicados pelos instrumentos?

Ver o gabarito oficial

Resposta da banca: D

Resolução comentada

Situar o problema antes de calcular.

Assunto

Circuitos CC — com fontes de corrente, a lei dos nós resolve: o que entra no nó de cima sai pelos ramos.

Objetivo

Achar a corrente e a tensão no resistor de 6 Ω da direita. O que está em jogo é que 4 A entram no nó de cima e 2 A saem pela fonte do meio. O resto vai pelo ramo do amperímetro.

Conceitos para revisar

Nó de cima

A fonte de 4 A injeta no fio de cima. A fonte de 2 A retira 2 A por ela. O ramo da direita, com o amperímetro e os 6 Ω, leva o que sobra.

\[I_{6} = 4 - 2 = 2\ \text{A}\]

os outros resistores não entram

Tensão

Lei de Ohm no resistor medido.

\[V_{6} = 6 \times 2 = 12\ \text{V}\]

alternativa (D)
