Cesgranrio · Transpetro · Técnico(a) de Manutenção Júnior – Elétrica · 2011 · questão 33

Cesgranrio Transpetro 2011 Manutenção elétrica · Circuitos de corrente contínua

Questão 33

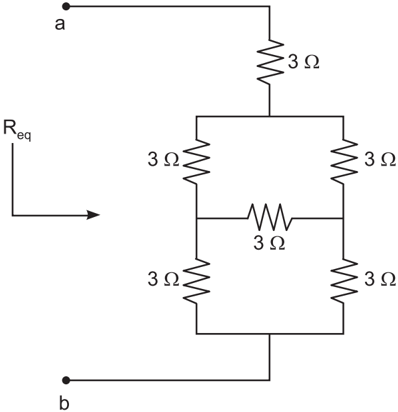

Qual é o valor da resistência equivalente (R\(_{eq}\)), em ohm, do circuito da figura acima, vista entre pontos a e b?

Ver o gabarito oficial

Resposta da banca: A

Resolução comentada

Situar o problema antes de calcular.

Assunto

Ponte equilibrada — com os quatro braços iguais, o resistor do meio não conduz e sai do circuito.

Objetivo

Achar a resistência entre a e b. O que está em jogo é reconhecer a ponte de Wheatstone equilibrada: os dois lados são divisores iguais, o meio tem tensão zero e some.

Conceitos para revisar

A ponte

Quatro resistores de 3 Ω em dois ramos de dois. O de 3 Ω que liga os pontos médios está entre pontos de mesmo potencial e não conduz.

\[\dfrac{3}{3} = \dfrac{3}{3} \Rightarrow I_{\text{meio}} = 0\]

retire o do meio

O que resta

Dois ramos de 6 Ω em paralelo, 3 Ω, em série com o 3 Ω de cima.

\[R_{eq} = 3 + \dfrac{6 \times 6}{12} = 3 + 3 = 6\ \Omega\]

alternativa (A)
