Cesgranrio Petrobras 2014 Operação · Transmissão e transmissores pneumáticos e eletrônicos
Questão 53

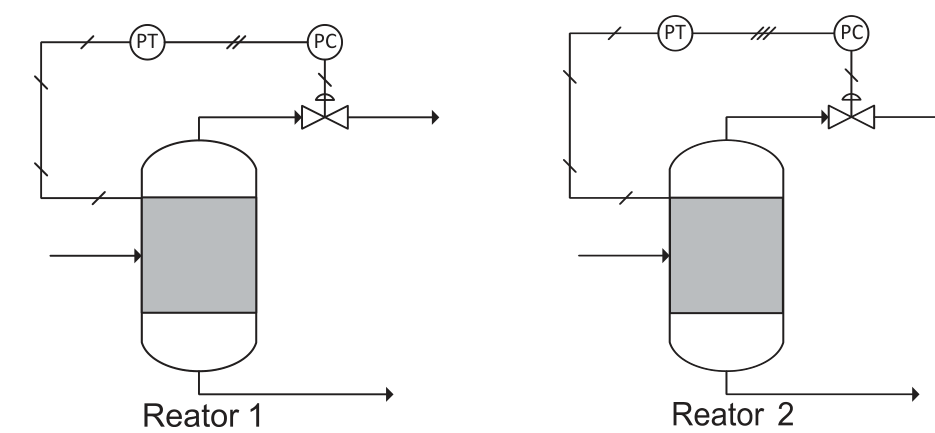

As Figuras acima representam transmissores de pressão (PT) que convertem sinais de pressão de dois reatores em sinais elétricos e pneumáticos, que são enviados aos controladores (PC). Os sinais dos transmissores foram ajustados de forma linear para faixas das variáveis: para o Reator 1, entre 3 atm e 7 atm, e para o Reator 2, entre 4 atm e 9 atm. A faixa emitida pelo transmissor elétrico encontra-se entre 4 mV e 20 mV, enquanto a faixa emitida pelo transmissor pneumático encontra-se entre 3 psi e 15 psi.
Se os controladores recebem sinais de 12 mV e 6 psi, as pressões no Reator 1 e no Reator 2 são, em atm, respectivamente, iguais a
Resolução comentada
Situar o problema antes de calcular.
Assunto
Sinais padronizados com zero vivo, 4 a 20 mV e 3 a 15 psi, convertidos a pressão por proporção, e a figura dizendo o sinal de cada reator.
Objetivo
Conceitos para revisar
Quem é quem
Na figura, a linha entre PT e PC do Reator 1 tem traços duplos, pneumático; a do Reator 2 tem traços triplos, elétrico. O Reator 1 recebe 6 psi e o Reator 2, 12 mV.
Proporção
Fração do span do sinal vezes a faixa da variável, mais o início.
