Cesgranrio Transpetro 2012 Manutenção elétrica · Acionamentos e comando de motores
Questão 39

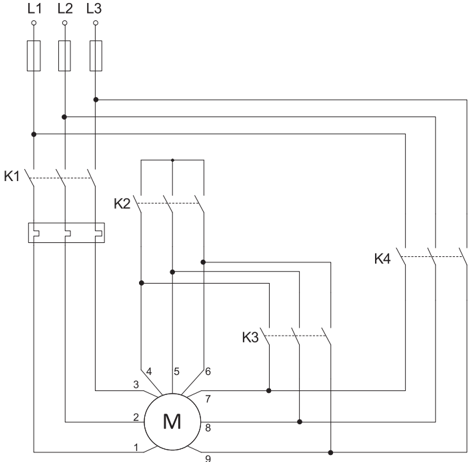

A figura acima mostra o esquema de acionamento de um motor de indução trifásico de 12 terminais. Os terminais 10, 11 e 12 estão ligados em estrela internamente e, por isso, não aparecem na figura. A sequência de acionamento é a seguinte: inicialmente, são acionados os contatores K1 e K3, em seguida, passado um determinado tempo, sai o contator K3 e entram os contatores K2 e K4.
De acordo com as informações apresentadas, o esquema de acionamento descrito desse motor é o de uma chave
Resolução comentada
Situar o problema antes de resolver.
Assunto
Acionamentos — motor de 12 terminais partindo com as bobinas em série e passando a paralelo: chave série-paralelo.
Objetivo
Conceitos para revisar
Série-paralelo
Na partida, as duas bobinas de cada fase ficam em série, com metade da tensão em cada. Em regime, passam a paralelo, com tensão plena. A corrente de partida cai a um quarto.
Por que não as outras
Estrela-triângulo troca o fechamento das fases, e este motor tem a estrela interna nos terminais 10 a 12. Compensadora usa autotransformador. Inversora troca duas fases, e reversão não aparece.
