Questão 36

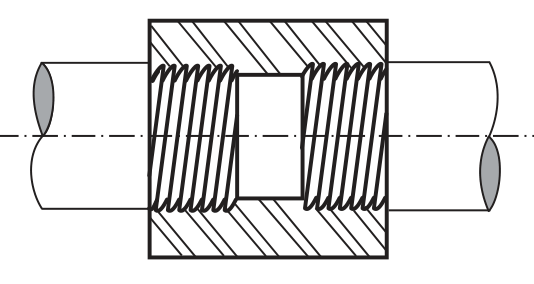

A união entre dois tubos é realizada, conforme indicado na figura acima, por meio de um elemento rosqueado.

Esse tipo de elemento de união é denominado

Ver o gabarito oficial

Resposta da banca: A

Resolução comentada

Situar o problema antes de resolver.

Assunto

Luva rosqueada: peça curta com rosca interna nas duas pontas, que recebe os dois tubos; a união rosqueada tem três peças e porca de aperto.

Objetivo

Nomear a peça da figura. O que está em jogo é ver uma peça única, sem porca de aperto.

Conceitos para revisar

Luva

Um cilindro com rosca interna, os dois tubos rosqueados nele, encostando no meio.

\[\text{tubo} \to \text{luva} \leftarrow \text{tubo}\]

(A)

União

Duas peças rosqueadas nos tubos e uma porca que as aperta, para desmontar sem girar tubo. A figura não tem porca.

\[\text{sem porca} \Rightarrow \text{não é união}\]

(B) fora
