Cesgranrio · Transpetro · Técnico(a) de Manutenção Júnior – Elétrica · 2011 · questão 35

Cesgranrio Transpetro 2011 Manutenção elétrica · Circuitos de corrente contínua

Questão 35

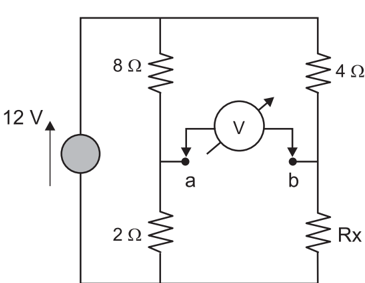

Todos os elementos do circuito mostrado acima são ideais, e o voltímetro, também ideal, registra o valor médio da tensão entre os pontos a e b.

Qual deve ser o valor da resistência Rx, em ohm, para que a leitura do voltímetro seja de zero volt?

Ver o gabarito oficial

Resposta da banca: B

Resolução comentada

Situar o problema antes de calcular.

Assunto

Ponte de Wheatstone — voltímetro em zero é ponte equilibrada: as razões dos dois braços são iguais.

Objetivo

Achar Rx para leitura zero. O que está em jogo é a condição de equilíbrio, 8 para 2 como 4 para Rx.

Conceitos para revisar

Equilíbrio

Os pontos a e b têm o mesmo potencial quando os divisores coincidem.

\[\dfrac{8}{2} = \dfrac{4}{R_{x}}\]

a fonte de 12 V não entra

Resolver

Rx é 2 vezes 4 sobre 8.

\[R_{x} = \dfrac{4 \times 2}{8} = 1\ \Omega\]

alternativa (B)
