Questão 30

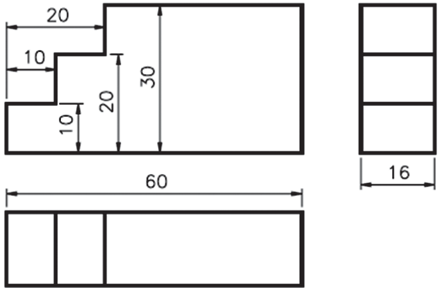

Se uma peça real tem, para maior dimensão, 6 mm, qual a escala usada no desenho abaixo que apresenta as medidas da peça em mm?

Ver o gabarito oficial

Resposta da banca: E

Resolução comentada

Situar o problema antes de calcular.

Assunto

Desenho técnico — descobrir a escala comparando a maior cota do desenho com a peça real.

Objetivo

Achar a escala de um desenho cuja maior cota é 60 mm para uma peça de 6 mm. O que está em jogo é a ordem desenho:real e ver que o desenho é maior, portanto ampliação.

Conceitos para revisar

Escala

Razão do desenho para o real. Se o desenho é maior, o primeiro número é maior que o segundo.

\[E = \dfrac{\text{desenho}}{\text{real}}\]

60 para 6

As cotas do desenho

A questão diz que as medidas no desenho estão em mm como desenhadas. A maior é 60, e corresponde à maior dimensão real, 6 mm.

\[\dfrac{60}{6} = 10\]

dez vezes10:1
