Questão 24

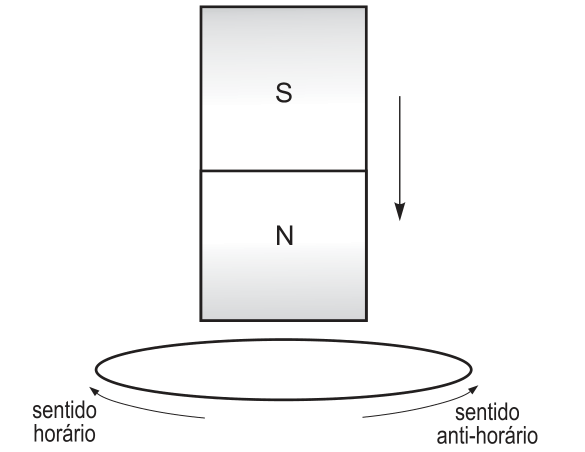

Um ímã é aproximado, com velocidade constante, de um anel metálico, conforme ilustrado na figura abaixo.

Esse ímã atravessa o anel e continua com velocidade inalterada, afastando-se do mesmo.

Qual o sentido da corrente elétrica induzida no anel?

Ver o gabarito oficial

Resposta da banca: B

Resolução comentada

Situar o problema antes de resolver.

Assunto

Lei de Lenz: a corrente induzida cria um campo que se opõe à variação do fluxo, e inverte quando o ímã passa de aproximar para afastar.

Objetivo

Dizer o sentido da corrente no anel quando o ímã, com o polo norte para baixo, se aproxima e depois se afasta. O que está em jogo é aplicar Lenz duas vezes.

Conceitos para revisar

Fluxo pelo anel

O polo norte aponta para o anel: o campo atravessa o anel para baixo. Aproximando, o fluxo para baixo cresce; afastando, diminui.

\[\Phi \uparrow\ \text{(aproxima)} \qquad \Phi \downarrow\ \text{(afasta)}\]

campo para baixo nos dois casos

Lenz

A corrente induzida gera campo contrário à variação: para cima quando o fluxo para baixo cresce, para baixo quando diminui. Visto de cima, campo para cima é corrente anti-horária.

\[\vec{B}_{\text{ind}}\ \text{contra}\ \Delta\Phi\]

anti-horário visto de cimacampo para cima
