Cesgranrio Transpetro 2018 Inspeção de equipamentos e instalações · Estática: equilíbrio, torque e alavancas
Questão 43

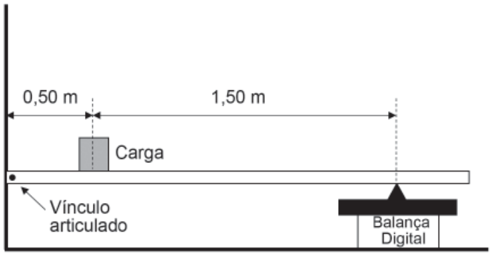

O dispositivo mostrado na Figura abaixo é uma adaptação, para que a balança meça cargas mais pesadas que o limite suportado. Ignore a massa da barra que suporta a carga.
O valor em kg da massa da carga, quando a balança indicar 800 g, é, aproximadamente,
Resolução comentada
Situar o problema antes de calcular.
Assunto
Estática — momento em torno de uma articulação: a carga perto do apoio pesa menos na balança longe dele.
Objetivo
Conceitos para revisar
Momento em torno da articulação
A barra está em equilíbrio. Tome momentos em torno do vínculo articulado, onde a reação não faz momento. O peso da carga vezes 0,5 iguala a força da balança vezes 2,0.
O fator da alavanca
A razão das distâncias, 2,0 sobre 0,5, é 4: a balança lê um quarto da massa, e por isso mede cargas quatro vezes maiores.
