Questão 47

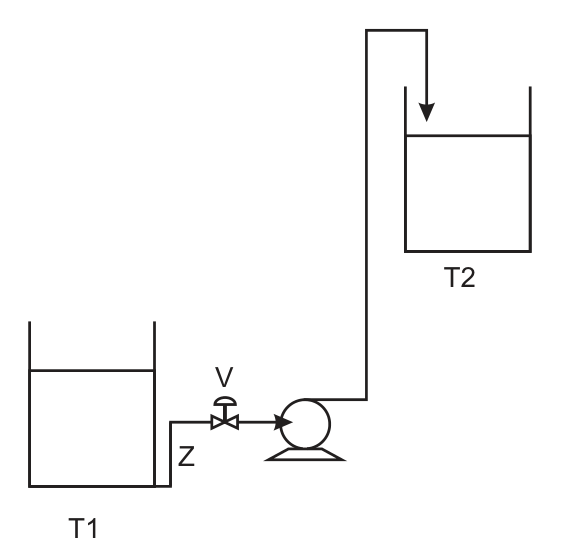

Considere o esquema abaixo de transporte de um derivado de petróleo do tanque (T1) para o tanque (T2).

Qual das seguintes ações reduziria a possibilidade de cavitação?

Ver o gabarito oficial

Resposta da banca: C

Resolução comentada

Situar o problema antes de resolver.

Assunto

Cavitação vem da pressão de sucção cair à de vapor; para evitar, aumente o NPSH disponível: bomba mais baixa, sucção larga, fluido frio.

Objetivo

Achar a ação que reduz a cavitação. O que está em jogo é baixar a cota Z da bomba para ganhar coluna de sucção.

Conceitos para revisar

NPSH disponível

Cresce com a altura do líquido acima da bomba e com a pressão, cai com perdas na sucção e com a pressão de vapor.

\[\text{NPSH}_{d} = \dfrac{p_{\text{tanque}} - p_{v}}{\rho g} + z_{\text{líquido}} - h_{f}\]

quanto maior, melhor

Cada ação

Aquecer e usar fração mais leve sobem a pressão de vapor; diâmetro menor e válvula fechada aumentam a perda na sucção. Baixar Z aumenta a coluna.

\[Z \downarrow \Rightarrow \text{NPSH}_{d} \uparrow\]

(C)
