Cesgranrio Petrobras 2014 Física · Equação de Bernoulli também em Física · Equação da continuidade e vazão

Questão 59

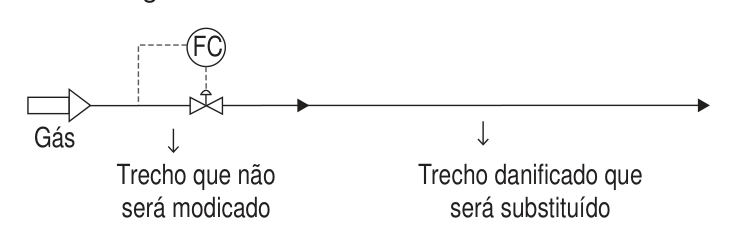

A vazão de um gás em um duto industrial é assegurada em dado patamar por um sistema de controle, inicialmente projetado tendo um diâmetro único (\(\mathrm{D_{0}}\)) ao longo de todo o trajeto do gás. Devido a um acidente, parte de uma tubulação foi danificada e deve ser trocada, conforme ilustrado na Figura abaixo.

Uma equipe de engenheiros e operadores considera modificar o diâmetro de tal trecho danificado para um novo de valor \(\mathrm{D_{1}}\). O gás se compõe de uma mistura facilmente condensável.

Nessas condições, desconsiderando a perda de carga, se

1. A

   \(\mathrm{D_{1}}<\mathrm{D_{0}}\), a pressão no novo trecho será menor do que no trecho não modificado, podendo ocorrer condensação parcial do gás.

2. B

   \(\mathrm{D_{1}}<\mathrm{D_{0}}\), a pressão no novo trecho será maior do que no trecho não modificado, podendo ocorrer condensação parcial do gás.

3. C

   \(\mathrm{D_{1}}<\mathrm{D_{0}}\), a pressão no novo trecho será maior do que no trecho não modificado, não havendo risco de ocorrer condensação parcial do gás.

4. D

   \(\mathrm{D_{1}}>\mathrm{D_{0}}\), a pressão no novo trecho será menor do que no trecho não modificado, não havendo risco de ocorrer condensação parcial do gás.

5. E

   \(\mathrm{D_{1}}>\mathrm{D_{0}}\), a pressão no novo trecho será maior do que no trecho não modificado, podendo ocorrer condensação parcial do gás.
