Cesgranrio · Transpetro · Profissional de Nível Médio Júnior, ênfase Manutenção – Mecânica · 2023 · questão 35

Cesgranrio Transpetro 2023 Manutenção mecânica · Tolerâncias geométricas e rugosidade

Questão 35

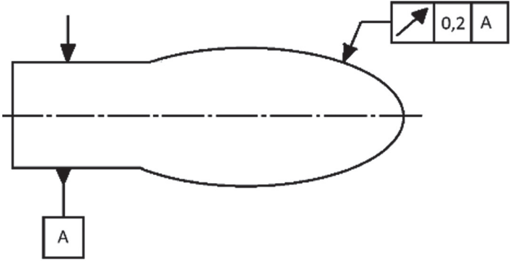

A tolerância geométrica apresentada na Figura acima indica que o batimento

Ver o gabarito oficial

Resposta da banca: D

Resolução comentada

Situar o problema antes de resolver.

Assunto

Tolerâncias geométricas — batimento circular sobre superfície curva, com referência A.

Objetivo

Interpretar o quadro de tolerância da figura, seta inclinada, 0,2, A, sobre a superfície ogival de um eixo. O que está em jogo é saber que a seta simples é batimento circular, e que numa superfície curva ele é medido na direção perpendicular à tangente, em cada posição, ao girar a peça em torno de A.

Conceitos para revisar

Batimento circular

Variação da leitura de um relógio comparador, apoiado na superfície, numa volta completa da peça em torno do eixo de referência, medida numa posição por vez. O símbolo é uma seta inclinada simples. Em superfície cilíndrica, é radial. Em face, é axial. Em superfície curva, é na normal à superfície.

\[\text{batimento} = L_{max} - L_{min}\ \text{numa volta, em cada posição}\]

\(L\)leitura do comparador

referênciao eixo do elemento A

Batimento total

Mesma medição, mas com o comparador deslizando ao longo da superfície durante as voltas: uma tolerância sobre a superfície inteira. O símbolo tem duas setas.

\[\text{total} = L_{max} - L_{min}\ \text{em toda a superfície}\]

duas setastotal. Uma seta: circular
