Questão 33

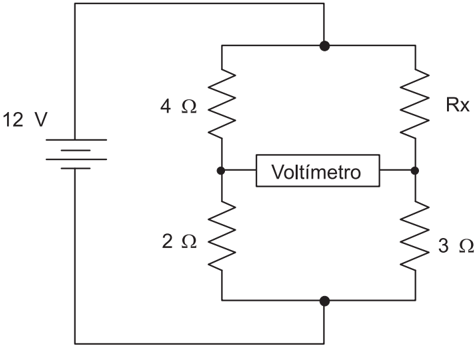

No circuito da figura acima, a leitura feita pelo voltímetro é zero.

De acordo com as informações apresentadas, o valor, em ohms, da resistência Rx é

Ver o gabarito oficial

Resposta da banca: D

Resolução comentada

Situar o problema antes de calcular.

Assunto

Ponte de Wheatstone — voltímetro em zero é ponte equilibrada: os produtos cruzados das resistências são iguais.

Objetivo

Achar Rx. O que está em jogo é a condição de equilíbrio, razão igual nos dois ramos, e não a tensão da fonte, que não entra.

Conceitos para revisar

Equilíbrio

Com o voltímetro lendo zero, os dois pontos do meio têm o mesmo potencial e os divisores dos dois ramos são iguais.

\[\dfrac{R_{1}}{R_{2}} = \dfrac{R_{x}}{R_{3}}\]

4 sobre 2 igual a Rx sobre 3

Resolver

Rx é 3 vezes 4 sobre 2.

\[R_{x} = \dfrac{4 \times 3}{2} = 6\ \Omega\]

alternativa (D). Os 12 V não entram
