Questão 26

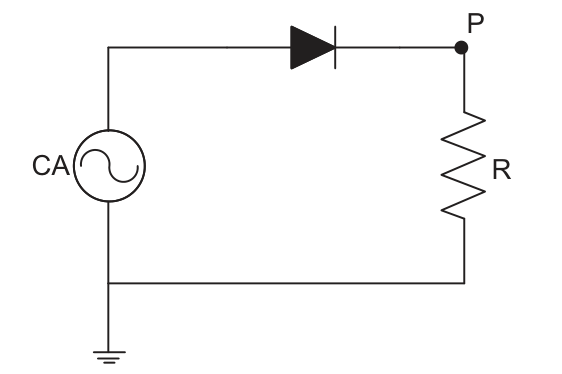

Considere o circuito mostrado na figura a seguir.

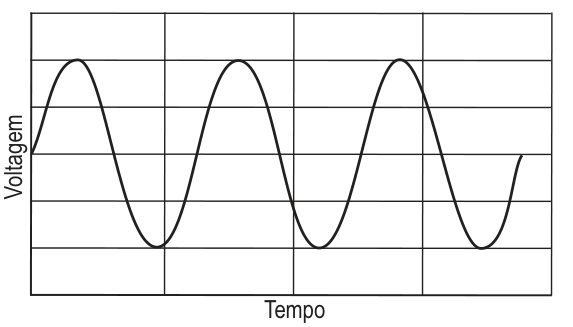

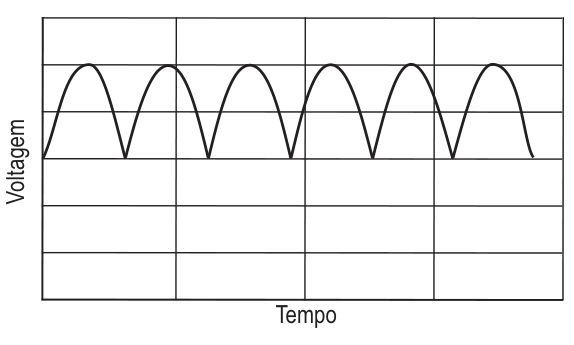

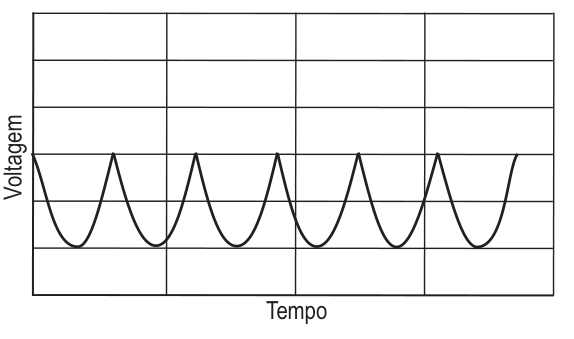

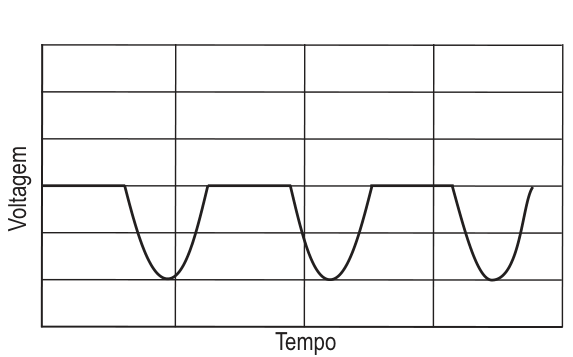

Dentre as opções, a que representa adequadamente a forma de onda da tensão elétrica no ponto P em relação a terra, é

Ver o gabarito oficial

Resposta da banca: B

Resolução comentada

Situar o problema antes de calcular.

Assunto

Retificador de meia onda: um diodo em série deixa passar só o semiciclo em que está polarizado diretamente.

Objetivo

Escolher a forma de onda em P, depois de um diodo em série com a fonte alternada e antes do resistor. O que está em jogo é ver que o diodo aponta da fonte para P.

Conceitos para revisar

Diodo em série

Conduz quando o anodo está mais positivo que o catodo. Com o triângulo apontando da fonte para P, passa o semiciclo positivo e bloqueia o negativo.

\[\text{positivo: conduz} \qquad \text{negativo: bloqueia}\]

meia onda

Tensão em P

Quando conduz, P acompanha a fonte; quando bloqueia, não há corrente em R e P fica em zero.

\[V_{P} = V_{\text{fonte}}\ (>0) \quad \text{ou}\quad 0\]

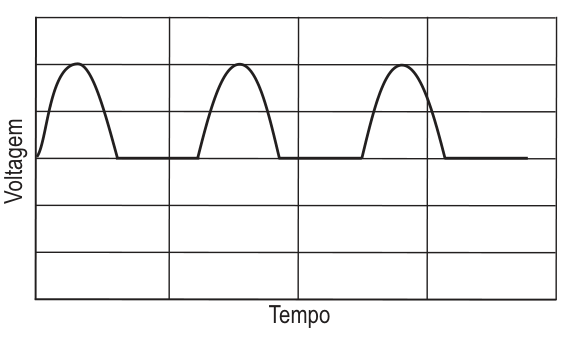

semiciclos positivos e zeros
