Cesgranrio · Transpetro · Técnico(a) de Manutenção Júnior – Mecânica · 2018 · questão 38

Cesgranrio Transpetro 2018 Manutenção mecânica · Usinagem: torneamento, fresamento, furação, aplainamento e retífica

Questão 38

O aplainamento é o processo utilizado para obter peças com superfícies planas, paralelas, perpendiculares e inclinadas, obtido por meio de movimentos retilíneos alternados desenvolvidos pela peça ou ferramenta.

O aplainamento é feito na máquina operatriz denominada plaina limadora ou plaina de mesa, auxiliada por uma ferramenta monocortante.

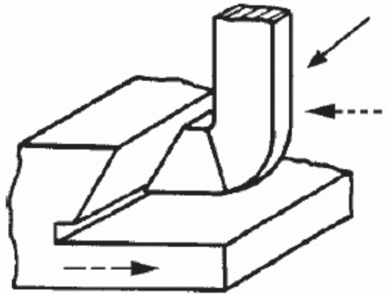

O processo de aplainamento representado acima é de

Ver o gabarito oficial

Resposta da banca: A

Resolução comentada

Situar o problema antes de resolver.

Assunto

Usinagem — os tipos de aplainamento e o que a figura mostra.

Objetivo

Nomear o aplainamento representado. O que está em jogo é a forma da superfície que a ferramenta gera: inclinada em V, com o porta-ferramenta virado, é aplainamento de guias, e não de superfície plana horizontal.

Conceitos para revisar

Aplainamento

Usinagem por movimento retilíneo alternado de uma ferramenta monocortante, na plaina limadora ou de mesa, para superfícies planas.

\[\text{corte retilíneo} + \text{avanço transversal}\]

a ferramenta corta na ida e volta em vazio

Guias

Superfícies inclinadas em V ou rabo de andorinha em que deslizam carros de máquinas. Aplaina-se com o porta-ferramenta inclinado, como na figura.

\[\text{superfície inclinada em V} \to \text{guia}\]

é a figura

Rasgos e ranhuras

Rasgo de chaveta é um canal estreito. Ranhura em T é um canal com alargamento no fundo. Superfície é a face plana horizontal.

\[\text{canal} \to \text{rasgo ou ranhura}\]

a figura não tem canal
