Questão 35

O ensaio de tração é amplamente utilizado na indústria de componentes mecânicos, devido às vantagens de fornecer quantitativos das características dos materiais.

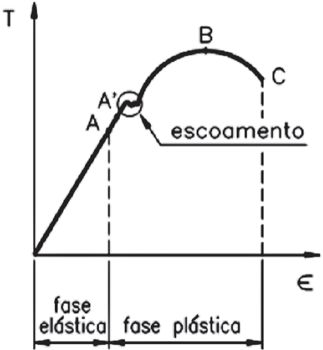

No gráfico Tensão (T) x Deformação (\(\varepsilon\)) apresentado acima, o item (B) e (A') representam, respectivamente, os limites

Ver o gabarito oficial

Resposta da banca: A

Resolução comentada

Situar o problema antes de calcular.

Assunto

Ensaio de tração — os pontos do diagrama tensão-deformação e o nome de cada limite.

Objetivo

Dizer o que representam os pontos B e A' do diagrama. O que está em jogo é a leitura que a banca faz: B, no topo da curva, é o limite de resistência. A', no fim do trecho reto, antes do escoamento, é o limite de proporcionalidade.

Conceitos para revisar

O trecho reto

Tensão proporcional à deformação, lei de Hooke. O ponto em que a reta acaba é o limite de proporcionalidade, e logo adiante fica o limite elástico, até onde o material volta ao tamanho.

\[\sigma = E\,\varepsilon\ \text{até o limite de proporcionalidade}\]

\(E\)módulo de elasticidade

Escoamento

Depois do trecho elástico, o material deforma sem a tensão subir: é o patamar marcado no gráfico.

\[\text{escoamento: deformação a tensão quase constante}\]

começa logo após A'

Resistência e ruptura

O ponto mais alto da curva é o limite de resistência. Onde ela termina é a ruptura.

\[B = \sigma_{\max}, \qquad C = \text{ruptura}\]

B e C no gráfico
