Questão 31

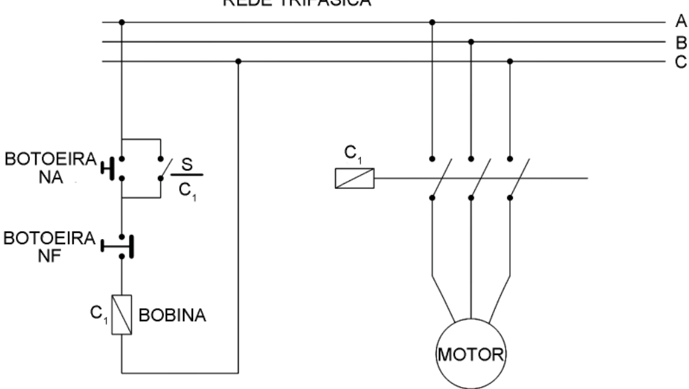

A Figura abaixo apresenta um esquema de acionamento de um motor trifásico:

Em relação ao exibido nesse esquema, considere as afirmativas abaixo:

I – A botoeira NA desliga o motor.
II – A chave S mantém o motor energizado.
III – A botoeira NF liga o motor.

Está correto o que se apresenta APENAS na(s) afirmativa(s)

Ver o gabarito oficial

Resposta da banca: B

Resolução comentada

Situar o problema antes de resolver.

Assunto

Comandos elétricos — na partida direta, a botoeira NA liga, a NF desliga e o contato de selo mantém.

Objetivo

Julgar as afirmativas sobre o esquema. O que está em jogo é ler o circuito de comando: NA em paralelo com o selo, NF em série, bobina no fim.

Conceitos para revisar

Ligar e manter

A botoeira NA, ao ser apertada, energiza a bobina C1. O contato S de C1, em paralelo com ela, fecha e mantém a bobina energizada depois que a botoeira é solta: é o selo.

\[\text{NA liga}, \ S \text{ mantém}\]

afirmativa II certa

Desligar

A botoeira NF, em série, está fechada em repouso. Ao ser apertada, abre o circuito e desenergiza a bobina, que solta o selo.

\[\text{NF desliga}\]

I e III trocam os papéis
