Cesgranrio Transpetro 2011 Manutenção elétrica · Dispositivos de proteção de baixa tensão

Questão 48

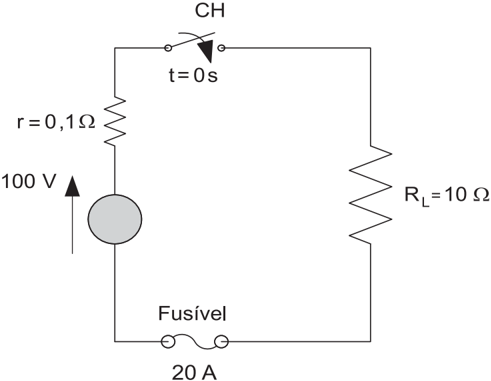

No circuito da figura abaixo, uma fonte de tensão contínua de 100 Volts, com resistência interna de r = 0,1 \(\Omega\), alimenta uma carga resistiva R\(_{L}\) = 10 \(\Omega\). A fonte é protegida por um fusível de 20 A e conectada à carga através da chave CH.

Algumas horas após o fechamento da chave CH, um acidente provocou um curto-circuito na carga R\(_{L}\).

Nessas circunstâncias, o fusível de proteção atua

1. A

   abrindo o circuito imediatamente após o fechamento da chave CH.

2. B

   abrindo o circuito com a ocorrência do curto-circuito.

3. C

   mantendo a corrente na carga mesmo após a ocorrência do curto-circuito.

4. D

   mantendo sempre a fonte ligada ao circuito.

5. E

   permitindo a continuidade de corrente no circuito antes e depois da ocorrência do curto-circuito.
