Cesgranrio Transpetro 2018 Manutenção mecânica · Instrumentos de medição dimensional: paquímetro, micrômetro e relógio comparador
Questão 29
O relógio comparador é um instrumento de medição, dotado de uma escala e um ponteiro, ligados por mecanismos diversos a uma ponta de contato.
Quando a ponta de contato sofre uma pressão e o ponteiro gira em sentido horário, a diferença é positiva. Isso significa que a peça apresenta maior dimensão que a estabelecida. Se o ponteiro girar em sentido anti-horário, a diferença será negativa, ou seja, a peça apresenta menor dimensão que a estabelecida.

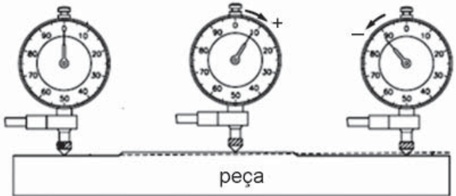

Dentre as diversas aplicações de relógios comparadores, a Figura acima representa um tipo de verificação de
Resolução comentada
Situar o problema antes de resolver.
Assunto
Metrologia — o que o relógio comparador verifica quando percorre a face de uma peça.
Objetivo
Conceitos para revisar
O relógio comparador
Não mede a dimensão, mede a diferença em relação a uma referência: ponteiro para um lado é maior, para o outro é menor.
Verificação de superfície plana
Relógio deslocado ao longo da face: se o ponteiro oscila, há altos e baixos. A superfície não é plana.
Outras verificações
Concentricidade e excentricidade se verificam girando a peça entre pontas. Paralelismo compara duas faces. Alinhamento de pontas usa um cilindro padrão.
