Questão 34

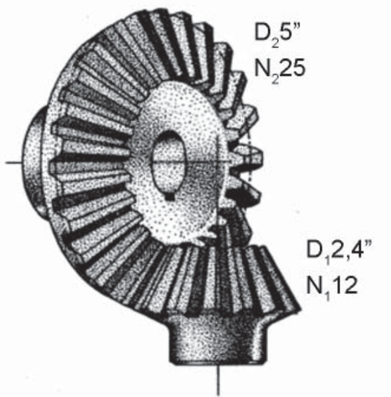

Considere a Figura a seguir:

O tipo de engrenagem apresentada acima é utilizado, em geral, quando há necessidade de mudanças na rotação e na direção de um eixo.

O nome dado a esse tipo de engrenagem é

Ver o gabarito oficial

Resposta da banca: B

Resolução comentada

Situar o problema antes de resolver.

Assunto

Elementos de máquinas — os tipos de engrenagem e a cônica, que muda a direção do eixo.

Objetivo

Nomear a engrenagem da figura. O que está em jogo é a forma: dentes sobre uma superfície cônica, para eixos que se cruzam, é a engrenagem cônica.

Conceitos para revisar

Cilíndricas

Dentes retos ou helicoidais sobre um cilindro. Ligam eixos paralelos, e as helicoidais também eixos reversos.

\[\text{cilíndrica: eixos paralelos}\]

(A), (D) e (E)

Cônica

Dentes sobre um tronco de cone. Liga eixos que se cruzam, em geral a 90 graus, mudando a direção da rotação.

\[\text{cônica: eixos concorrentes}\]

é a figura, com o par de cones

Coroa e rosca sem fim

Um parafuso engrenando numa roda dentada. Eixos ortogonais e grande redução.

\[\text{sem fim: parafuso} + \text{coroa}\]

não há parafuso na figura
