Questão 38

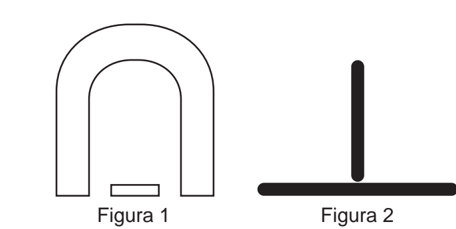

Os símbolos representados nas Figuras 1 e 2 acima, quando estão fixados na escala de um medidor analógico, representam, respectivamente,

Ver o gabarito oficial

Resposta da banca: A

Resolução comentada

Situar o problema antes de resolver.

Assunto

Instrumentos analógicos — os símbolos na escala dizem o princípio de medição e a posição de uso.

Objetivo

Ler os dois símbolos. O que está em jogo é a simbologia: ímã em ferradura com bobina é bobina móvel, e a barra vertical sobre a base é uso na posição vertical.

Conceitos para revisar

Figura 1

Um ímã permanente em ferradura com uma bobina entre os polos é o instrumento de bobina móvel, o d'Arsonval, que mede corrente contínua média.

\[\text{ímã} + \text{bobina} = \text{bobina móvel}\]

ferro móvel seria uma peça de ferro dentro de bobina

Figura 2

O traço vertical apoiado numa base horizontal indica que o instrumento se usa na posição vertical. O traço horizontal sozinho seria posição horizontal, e um ângulo, inclinado.

\[\perp \to \text{vertical}\]

alternativa (A)
