Cesgranrio · Transpetro · Técnico(a) de Manutenção Júnior – Mecânica · 2018 · questão 44

Cesgranrio Transpetro 2018 Manutenção mecânica · Cotagem, escalas, linhas e normalização

Questão 44

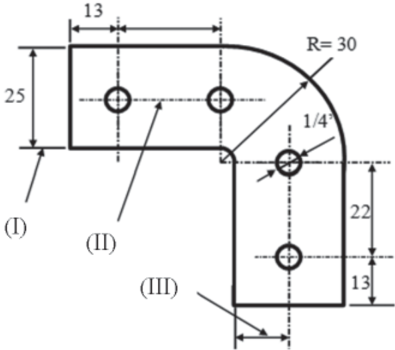

Na Figura abaixo, os tipos de linha indicadas em (I), (II) e (III) correspondem, respectivamente, a linhas de

Ver o gabarito oficial

Resposta da banca: B

Resolução comentada

Situar o problema antes de calcular.

Assunto

Desenho técnico — linha de chamada, linha de centro e linha de cota.

Objetivo

Nomear as três linhas apontadas. O que está em jogo é a função de cada traço: a que sai do contorno para levar a cota é chamada. A traço-ponto pelo meio dos furos é centro. A que leva as setas com o valor é cota.

Conceitos para revisar

Linha de cota

Contínua fina, com setas nas pontas e o valor em cima. Fica afastada do contorno.

\[\text{cota: setas} + \text{valor}\]

(III), com o 13

Linha de chamada

Contínua fina, sai do ponto medido perpendicular à cota, e ultrapassa um pouco a linha de cota.

\[\text{chamada: do contorno até a cota}\]

(I), saindo da peça

Linha de centro

Traço-ponto fina, marca eixos de simetria e centros de furos e arcos.

\[\text{centro: traço-ponto}\]

(II), pelos furos
